e/m Rapport charge sur masse de l’électron

Détermination du rapport e/m de l’électron
mercredi 7 novembre 2007
par  Bernard Vuilleumier
popularité : 1%

En mesurant le rayon de courbure d’un faisceau d’électrons traversant un champ magnétique créé par des bobines de Helmholtz, il est possible d’obtenir le rapport charge sur masse (e/m) de l’électron.

JPEG - 46.5 ko

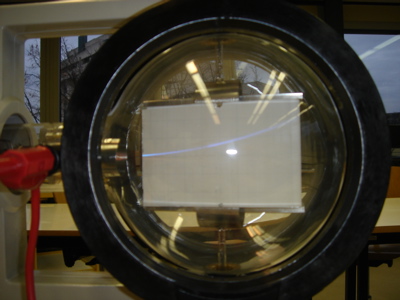

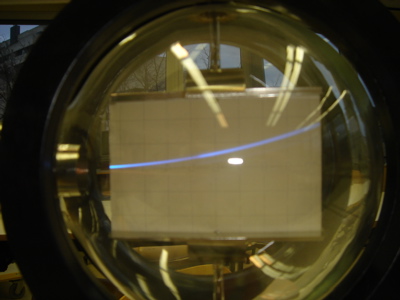

La trajectoire des électrons apparaît en bleu
En mesurant les coordonnées d’un point sur la trajectoire, on peut trouver le rayon de courbure de cette dernière.

Consultations préalables
- J.-A. Monard, Électricité, Chap. 17, 122, 123, 124, 125, 126, 127, 128.
- Bobines de Helmholtz
- Mouvement d’une particule chargée dans un champ magnétique


Questions


Manipulations et mesures
- Branchez le circuit et observez le trajet du faisceau non dévié.
- Faites circuler un courant dans les bobines de Helmholtz.
- Décrivez ce qui se passe lorsque :

  • pour une valeur fixée de la tension d’accélération, ce courant augmente
  • pour une valeur fixée du courant, la tension d’accélération augmente.

- Pour trois valeurs de la tension d’accélération (3000, 4000 et 5000 V), réglez et relevez le courant dans les bobines de Helmholtz de manière à obtenir un faisceau passant par les points de coordonnées :

pointx (cm) y (cm)
1 10 1
2 10 -1
3 10 2
4 10 -2
5 10 3
6 10 -3

Indications
Un cercle passant horizontalement par l’origine du système d’axes (qui est l’ouverture de l’anode) et par le point de coordonnées (x, y) ou (x, -y) a un rayon r donné par :
$r=\frac{x^2+y^2}{2y}$

Le champ magnétique B au centre du dispositif de Helmholtz est donné par :

$B=\frac{8\mu_0 N I}{5\sqrt{5}R}$

où μ0 est la perméabilité du vide, N le nombre de spires par bobine et R le rayon des bobines.

Le rayon de courbure r du faisceau peut s’exprimer par :

$r=\frac{5\sqrt{5}R}{8\mu_0N}\sqrt{\frac{2mU}{e}}\frac{1}{I}=\frac{k}{I}$

avec $k=\frac{5\sqrt{5}R}{8\mu_0 N}\sqrt{\frac{2mU}{e}}$. La pente des graphiques demandés permettra, si on connaît le rayon R et le nombre de spires N d’une bobine, de calculer le quotient $\frac{e}{m}$.


Calculs et graphiques
- Calculez le rayon de courbure moyen pour chaque couple de points d’ordonnées symétriques.
- Établissez, pour chaque tension d’accélération, un graphique donnant le rayon de courbure du faisceau en fonction de l’inverse du courant dans les bobines de Helmholtz.
- Calculez, à partir de la pente de ces graphiques, la valeur du rapport e/m de l’électron.


Illustrations
Si vous souhaitez illustrer votre rapport, vous pouvez utiliser les images ci-dessous. Il suffit de coller dans votre rapport l’adresse donnée en légende.

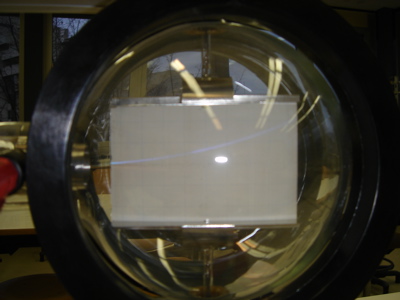

e/m : appareillage
<img3845|center> {JPEG} JPEG <img3846|center> {JPEG}

Autres expériences d’électromagnétisme
- Capacité d’un condensateur
- Champ magnétique d’un aimant
- Bobines de Helmholtz
- Champ magnétique d’un solénoïde
- Charge et décharge d’un condensateur
- Force de Laplace
- Résistivité

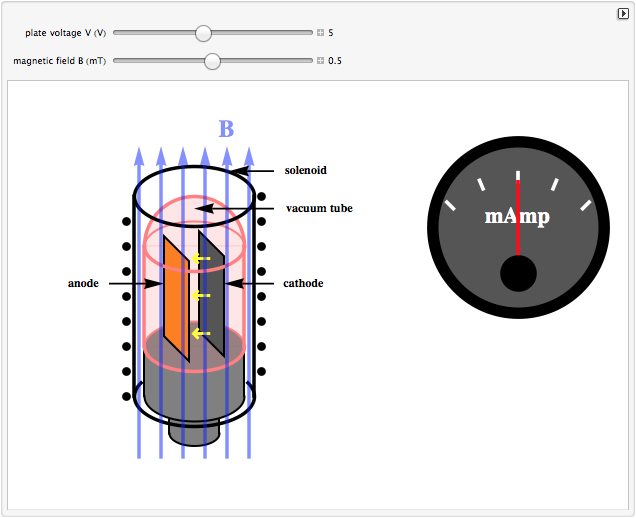

Sujets liés (from Wolfram Demonstrations Project)
- Charged Particle in Uniform Electric and Magnetic Fields
- Energy Density of a Particle Moving at Uniform Speed


Wolfram Demonstrations Project : mode d’emploi


Portfolio

La trajectoire des électrons apparaît en bleu (...) JPEG - 46.5 ko Mesure du quotient e/m de l'électron
