Transformations affines du plan
par
popularité : 2%
Problème 1 (12 points)
Représentez graphiquement sur un même système d’axes le résultat de la composition de cos avec lui-même en fonction du nombre de compositions (20). Vous choisirez les valeurs initiales suivantes x=0.1, x=0.5 et x=0.7. Chaque axe de votre graphique comportera un label.
Ce graphique permet-il de lire la valeur reportée en ordonnée lorsque l’abscisse vaut 3.5 ? Et lorsqu’elle vaut 17.5 ?
Problème 2 (12 points)

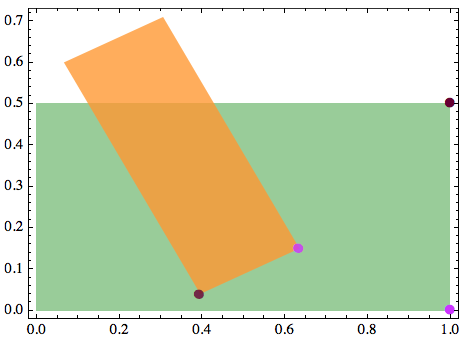

On donne une figure et son image lorsqu’elle a subi une transformation affine :
Donnez les six nombres qui caractérisent cette transformation et écrivez-là en notation matricielle.
Problème 3 (12 points)
Une transformation w est donnée par w(x, y) = (x’, y’) = (ax + by + e, cx + dy + f).
Les nombres a, b, c, d, e et f prennent les valeurs suivantes :
- a = -1
- b = 1
- c = 0
- d = 0.9
- e = 0
- f = 0
Dessinez l’image de la figure suivante [1] lorsqu’elle subit cette transformation :
Problème 4 (12 points)
Un système de fonctions itérées est défini par les trois transformations suivantes, données en notation Mathematica :
Dessinez l’attracteur de ce système en utilisant la technique qui consiste à tirer au hasard une des trois transformations lors de chaque itération.
[1] Les coordonnées des points qui définissent la figure sont les suivantes :
