Oscillations

Équations du mouvement
mardi 6 mars 2007
par  Laurent Chuat, Yannick Schlaeppi
popularité : 2%

Le mouvement périodique est à la base de tout l’édifice créé pour rendre compte de l’évolution temporelle d’un système. Dès lors, connaître la période d’un oscillateur permet de calculer des grandeurs affiliées telles que la raideur d’un ressort ou encore g, l’accélération terrestre pour un pendule, grâce aux liens qui unissent ces différentes variables.

But : Mettre en évidence les relations entre les différentes variables qui entrent en jeu avec un oscillateur harmonique ou un pendule.

Matériel :

  • Un jeu de masses de 0.05 et 0.01 kg
  • Un pendule
  • Plusieurs ressorts aux constantes $k$ différentes
  • Un détecteur Vernier et le logiciel LabPro (optionnel)
  • Un chronomètre
  • Un double-mètre

1. Généralités

La période $T$ d’un oscillateur harmonique s’écrit sous la forme $T = 2 \pi \sqrt{\frac{m}{k}}$ avec $m$ la masse de l’oscillateur et $k$ la constante du ressort. Cette constante $k$ peut s’obtenir avec la formule $F = -kx$ avec $F$ la force appliquée au ressort et $x$ l’écartement par rapport à la position d’origine du ressort sans masse.

Dans le cas d’un pendule, la formule est similaire et s’écrit sous la forme $T = 2 \pi \sqrt{\frac{l}{g}}$ avec $l$ la longueur du pendule et $g$ l’accélération terrestre. Cette formule n’est par contre valable que pour de petites amplitudes.

2. Oscillateur harmonique

Nous avons à notre disposition 2 ressorts. Il est demandé de trouver expérimentalement leur constante $k$. Grâce à LabPro et son détecteur, il devient relativement simple de calculer cette constante en accrochant différentes masses aux ressorts et en mesurant leur position d’équilibre.
Il est également possible de se passer du détecteur et de mesurer le tout à la main, mais avec les imprécisions manuelles qui en découlent alors.

Les valeurs obtenues sont les suivantes :

Ressort 1 :

Position (m) Force (N)
0.896 0
0.859 0.589
0.828 1.079
0.808 1.570
0.767 2.060

Constante $k$ = 16.35 N/m

Ressort 2 :

Position (m) Force (N)
0.853 0
0.715 0.589
0.576 1.079
0.440 1.570

Constante $k$ = 3.78 N/m

Vu que nous avons utilisé le détecteur et le programme LabPro, nous considérons ces mesures comme étant exactes et que l’incertitude dessus est nulle ou tout du moins négligeable.

Suivant cela, nous accrochons une masse à ces 2 ressorts et mesurons cette fois-ci, la période d’oscillation. Les résultats obtenus sont les suivants :

Pour le premier ressort , avec une masse de 0.11 kg $\pm$ 0.005 kg, le temps obtenu pour 20 oscillations est de 10.9 s, ce qui nous donne une période $T$ de 0.55 s $\pm \frac{1}{20}$ s.

Pour le deuxième ressort, avec une masse de 0.06 kg $\pm$ 0.005 kg, le temps obtenu pour 20 oscillations est de 17.9 s, soit une période $T$ de 0.85 s $\pm \frac{1}{20}$ s.

Puis, grâce à la formule $T = 2 \pi \sqrt{\frac{m}{k}}$, nous pouvons donc isoler $k$, ce qui nous donne $k =\frac{4 \pi^2 m}{T^2}$ soit :

- pour le premier ressort, une constante $k$ calculée de 14.62 N/m $\pm$ 3.26 N/m.

- pour le second ressort, une constante $k$ calculée de 3.28 N/m $\pm$ 0.66 N/m

Nos résultats sont certes quelques peu éloignés mais gardent une assez bonne précision, principalement pour le second ressort et en tenant compte de l’incertitude. La différence peut s’expliquer par le fait que lors de l’expérience pratique, ce n’était pas seulement la masse qui oscillait, mais également le ressort qui n’oscillait pas parfaitement droit (verticalement) mais également sur les côtés.

Il était ensuite demandé de déterminer la masse $m$, permettant de doubler la période $T$.

$T = 2 \pi \sqrt{\frac{m}{k}}$

Nous remplaçons notre nouvelle masse $m$ par une inconnue $x$ :

$2T = 2 \pi \sqrt{\frac{x}{k}}$

$4T^2 = 4 \pi^2 \frac{x}{k}$

$x = \frac{4 T^2 k}{4 \pi^2}$

Nous remplaçons ici $T$ par $2 \pi \sqrt{\frac{m}{k}}$ ce qui donne :

$x = \frac{16 \pi^2 \frac{m}{k} k}{4 \pi^2}$

et enfin :

$x = 4 m$

Il faut donc une masse 4 fois plus grande pour doubler la période. Après vérification avec le second ressort et une masse de 0.24 kg, la période $T$ obtenue est de 1.59 s $\pm \frac{1}{20} s$, ce qui est très proche de la valeur théorique que nous devrions obtenir ( 1.70 s $\pm \frac{1}{10} s$).

3. Pendule

Il nous est demandé ensuite de calculer $g$, l’accélération terrestre, à partir de la période $T$ et la longueur $l$ d’un pendule.
Nous prenons donc un pendule de longueur $l$ valant 0.658 m $\pm 0.001 m$. Sa période $T$ mesurée sur 10 oscillations est alors de 1.62 s $\pm \frac{1}{10} s$.
Appliquons ensuite la formule $T = 2 \pi \sqrt{\frac{l}{g}}$ et donc $g = \frac{4 \pi^2 l}{T^2}$, ce qui nous donne un $g$ valant $9.9 m/s^2 \pm 1.2 m/s^2$, valeur très proche du 9.81 théorique à Genève. La précision du résultat dépend grandement de celle des mesures.

La question suivante nous demandait de vérifier que pour de petites amplitudes, la période $T$ était bien proportionnelle à $\sqrt{\frac{l}{g}}$.
Nous avons trouvé les valeurs suivantes :

Longueur (m)Période (s)
0.56 15/10 s = 1.5 s
0.50 14.4/10 s = 1.44 s
0.32 11.5/10 s = 1.15 s
0.25 10.4/10 s = 1.04 s
BMP - 439 ko

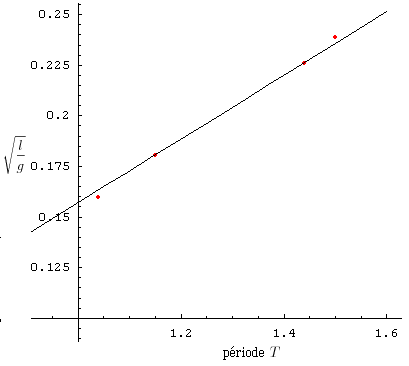

Représentation de $\sqrt{\frac{l}{g}}$ en fonction de la période $T$
Représentation graphique des mesures de $\sqrt{\frac{l}{g}}$ en fonction de la période $T$ avec droite affine moyenne (attention, les axes ne sont pas orthonormés et ne partent pas de l’origine).

Les relatives faibles différences montrent donc bien que la période est proportionnelle au rapport $\sqrt{\frac{l}{g}}$.

Dans la formule de la période, l’amplitude n’apparait pas. Toutefois comme dit précédemment, cette formule n’est valable que pour de petites oscillations. Faisons maintenant varier l’amplitude et mesurons cette période $T$.

Angle (°)Période (s)
10 1.2 s
20 1.31 s
30 1.34 s
40 1.40 s
50 1.42 s
60 1.44 s
BMP - 295.4 ko

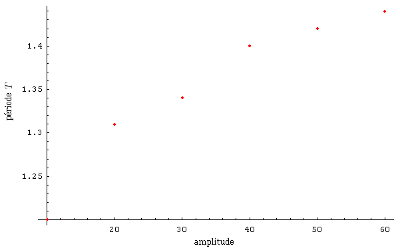

Représentation de la période $T$ en fonction de l’amplitude
Représentation graphique de la période $T$ en fonction de l’amplitude du lâcher (les axes ne sont pas orthonormés et ne partent pas de l’origine).

Nous voyons alors clairement que plus l’angle avec lequel nous lâchons le pendule est grand, plus la période augmente. La formule $T = 2 \pi \sqrt{\frac{l}{g}}$ n’est donc plus valable lorsque cet angle devient trop grand.

4. Questions

a. Vérifiez que l’équation différentielle de l’oscillateur harmonique admet comme solution la fonction $x(t) = A sin (\omega t + \phi )$.

Avec la relation fondamentale de la dynamique qui veut que $F = m a$ et la formule de la force de rappel d’un ressort $F = -kx$, nous pouvons poser l’équation différentielle comme $m a = - kx$ et donc

$m x’’(t) = -k x(t)$
Remplaçons ensuite $x’’(t)$ qui est la dérivée seconde de l’équation horaire $x(t)$ soit :

$- m \omega^2 A sin(\omega t+ \phi) = - k x(t)$

Postulons ensuite que $\omega = \sqrt{\frac{k}{m}}$ et donc que $\omega^2 = \frac{k}{m}$ il nous reste donc en éliminant également les signes négatifs des 2 termes que

$x(t) = A sin (\omega t + \phi )$

b. Donnez une interprétation physique des grandeurs $A$, $\omega$ et $\phi$.

Dans l’oscillateur harmonique $A$ est l’amplitude de celui-ci, ce qui peut être traduit par l’écart maximum par rapport à la position d’équilibre de l’oscillateur au repos, ou encore par le rayon du cercle d’un mouvement circulaire uniforme correspondant à cet oscillateur.

$\omega$ est, rapporté à un MCU de rayon $A$ et de période $T$, la vitesse angulaire du mobile.

$\phi$ correspond à la position initiale de notre oscillateur, dont la valeur est l’angle en radians que fait le mobile avec le centre d’un cercle de rayon $A$ correspondant à notre oscillateur.

c. Établissez à partir de l’équation du mouvement de l’oscillateur harmonique, l’expression donnant la période $T$ d’oscillation.

Reprenons l’équation différentielle $m x’’(t) = -k x(t)$

Remplaçons cette fois-ci $x(t) $ par l’équation horaire de l’oscillateur harmonique et $x’’(t)$ par l’équation de l’accélération de l’oscillateur harmonique ce qui nous donne :

$- m \omega^2 A sin(\omega t+ \phi) = - k A sin(\omega t+ \phi)$

Après simplification, nous obtenons que $\omega^2 = \frac{k}{m}$ et donc $\omega = \sqrt{\frac{k}{m}}$.
Sachant que $2\pi = \omega T$, nous obtenons finalement en substituant $\omega$ que $T = 2 \pi \sqrt{\frac{m}{k}}$.

5. Conclusion

Ce laboratoire a mis en évidence les relations entre les différentes variables qui interviennent dans un oscillateur harmonique et un pendule. Nous avons également vu qu’en connaissant une de ces variables, il nous était ensuite possible de calculer les autres sans trop se tromper. Les équations relatives à la période ont été particulièrement mises à l’épreuve et ont donné des résultats satisfaisants, montrant ainsi leur validité.


Commentaires  forum ferme

Logo de Bernard Vuilleumier
mardi 6 mars 2007 à 15h59 - par  Bernard Vuilleumier

L’option PlotStyle peut comporter plusieurs valeurs en liste :

PlotStyle->{Hue[1], PointSize[0.02]}
Logo de Yannick Schlaeppi
samedi 24 février 2007 à 17h06 - par  Yannick Schlaeppi

Les corrections ont finalement été effectuées (moyennant quelques bricolages).

Logo de Yannick Schlaeppi
vendredi 23 février 2007 à 19h37 - par  Yannick Schlaeppi

Pour nos 2 graphiques en cours de réalisation, les points n’apparaissent pas très bien mais impossible de les agrandir (ou plutôt, le code ne marche pas, car nous ne retrouvons pas la synthaxe Mathematica )

ListPlot[m1, PlotRange -> {0, 0}, PlotStyle -> Hue[a]] est le code actuel qui fonctionne, comment rajouter un argument pour modifier la taille des points ?

Merci d’avance.

Logo de Bernard Vuilleumier
jeudi 22 février 2007 à 11h47 - par  Bernard Vuilleumier

Appréciation

Très bien

Remarques
- Une tentative d’explication pour la différence entre la valeur de k obtenue par la méthode statique et par la méthode dynamique aurait été la bienvenue. Indication : dans la mesure par la méthode dynamique, la masse qui oscille est-elle uniquement la masse accrochée au ressort ?
- Pour vérifier que la période est bien proportionnelle à $\sqrt{\frac{l}{g}}$ lorsqu’on a de petites amplitudes, un graphique serait préférable à une table.
- Pour illustrer la variation de la période d’un pendule avec l’amplitude, un graphique vaudrait aussi mieux qu’un tableau.
