Résistivité
Résistivité de différents matériaux

Mesure de l’intensité du courant traversant différents conducteurs en fonction de la tension à laquelle ils sont soumis.

Article mis en ligne le 11 novembre 2007
dernière modification le 3 décembre 2014

par bernard.vuilleumier

En mesurant le courant traversant un conducteur en fonction de la tension à laquelle il est soumis, on peut obtenir la résistivité du matériau dont il est fait si on connaît les caractéristiques géométriques du conducteur.


Consultations préalables
 J.-A. Monard, Électricité, Chap. 11, $\S$ 84, 85, 86.
 La loi d’Ohm

Mesure de la tension et du courant
En mesurant la tension entre les extrémités d’un conducteur et le courant qui le parcourt, on peut déterminer sa résistivité.

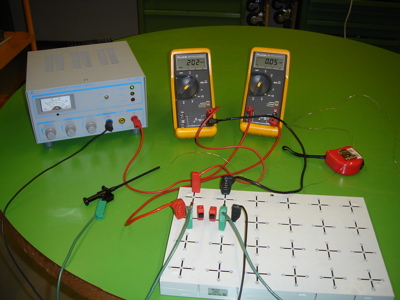

Adresse de l’image : <img3902|center>

Questions


Manipulations et mesures
 Mesurez la longueur et le diamètre des différents fils.
 Mesurez l’intensité du courant dans chaque fil pour une tension variable dans un intervalle approprié (max. 1 V pour le cuivre).
 Mesurez l’intensité du courant dans une petite ampoule en augmentant la tension par pas de 0.1 V jusqu’à 5 V.


Graphiques et calculs
 Établissez à partir de vos mesures et pour chaque conducteur un graphique donnant la tension U en fonction du courant I.
 Pour chaque fil, ajustez une droite qui passe au mieux par vos points et cherchez la pente de cette droite.
 Calculez, à partir de ces pentes, la résistivité des matériaux dont sont faits les différents fils.
 Pour l’ampoule, ajustez une courbe qui passe au mieux par vos points et cherchez la pente de cette courbe lorsque la tension vaut 0.1 et 5 V.
 Calculez la température du filament de tungstène lorsque l’ampoule est soumise à une tension de 5 V à partir de ces deux pentes.


Autres expériences d’électromagnétisme
 Capacité d’un condensateur
 Champ magnétique d’un aimant
 Bobines de Helmholtz
 Champ magnétique d’un solénoïde
 Charge et décharge d’un condensateur
 e/m Rapport charge sur masse de l’électron
 Force de Laplace
