Traduire des égalités en cartes
Identifier stock, flux et grandeur auxiliaire dans un énoncé

Quatre énoncés comportant des égalités dans lesquelles il s’agit d’identifier stock, flux et grandeur auxiliaire afin de les convertir en cartes.

Article mis en ligne le 9 septembre 2005
dernière modification le 8 mai 2007

par bernard.vuilleumier

Représentez les égalités ci-dessous à l’aide de cartes STELLA :
– Production = Main d’œuvre * Productivité
– Naissances = Population * Natalité
– Désintégrations = Nombre de noyaux radioactifs/Vie moyenne
– Perte de chaleur = (Température intérieure - Température extérieure) * conductivité

Donnez graphiquement l’allure de l’évolution des différentes grandeurs de chaque carte.

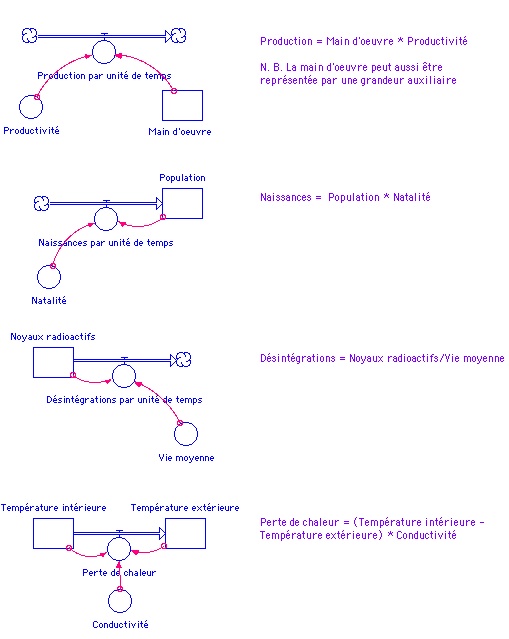

Cartes STELLA
Les relations données à droite de chaque carte définissent les flux

Les relations données à droite de chaque carte définissent les flux.
